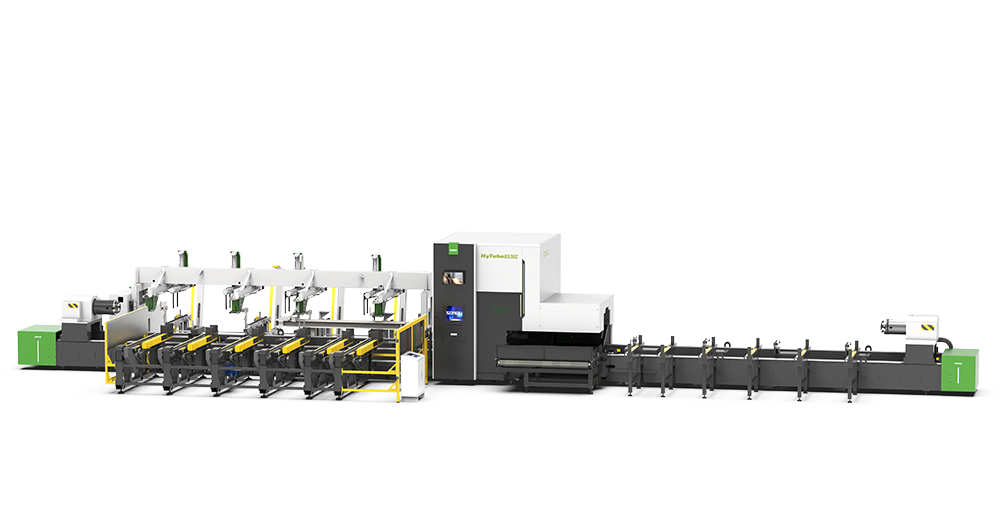

HyTube系列三卡盤光纖激光切管機
激光功率（w）
3000-12000w
大族粵銘激光HyTube系列三卡盤光纖激光切管機，采用三卡盤結構，雙切割工位；采用氣動四爪總線控制自定心卡盤，專業管材切割編程軟件，可夾持、切割各類截面管材；全自動整捆上料、成品卸料、分揀機構裝置；主要用于不銹鋼管激光切割、方管激光切割等等。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
三卡盤結構，雙切割工位，“零”尾料激光切管加工；
-
02
采用氣動四爪總線控制自定心卡盤，配置多功能卡爪，可夾持各類截面管材；
-
03
專業管材切割編程軟件，支持角鋼、槽鋼、工字鋼及異形管材切割加工，能有效節省材料，提高切割效率；
-
04
采用電容式三維光纖激光切割頭，感應精度高、反應靈敏、性能最為穩定可靠，尖細割嘴部分有效避讓異形截面；
-
05
具備尖角、棱邊、轉角轉脈沖、多種切割工藝控制功能，保證切割尖角輪廓斷面質量和切割效率；
-
06
采用浮動式托管裝置，送管、旋轉過程始終穩固加持,避免管材下垂,確保切割品質高度一致性;
-
07
床身采用整體拼焊結構，退火去除內應力，配置進口直線滾珠導軌和 YYC 齒條，可伸縮風琴式防護罩厚重穩固，長期使用無變形
-
08
全自動整捆上料、成品卸料、分揀機構裝置（選配），無需人工干預，減少操作人員數量的同時提升加工效率。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | HyTube12036 | HyTube 9536 | HyTube 6536C |
|---|---|---|---|
| 激光功率(W) | 3000~12000W | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | φ20-360×12000mm | φ20~φ320×9500mm | φ20-320×6500mm |
| 外形尺寸(mm) | 33800×4000×3200mm | 26600×4000×3200mm | 22200×4000×3200mm |
| 直線軸定位精度(mm) | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重復定位精度(mm/m) | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大聯動速度(rpm/min) | 100m/min | 100m/min | 100m/min |
| 最大定位加速度（G） | 1.0g | 1.0g | 1.0g |
| 卡盤最大承載能力(KG) | 1000kg | 1000KG | 1000kg |
| 整機重量(KG) | 27000kg | 19800kg | 17600kg |
工藝應用

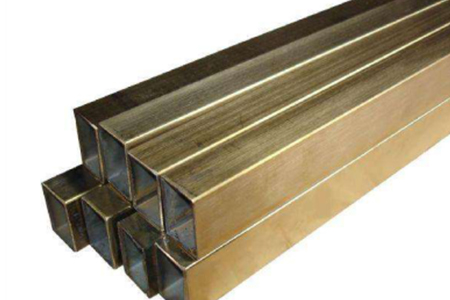

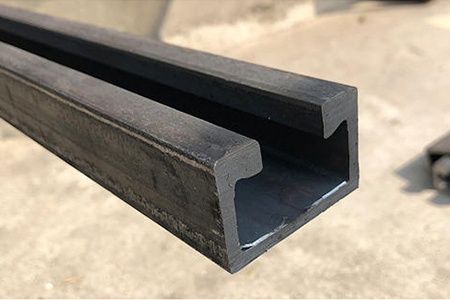

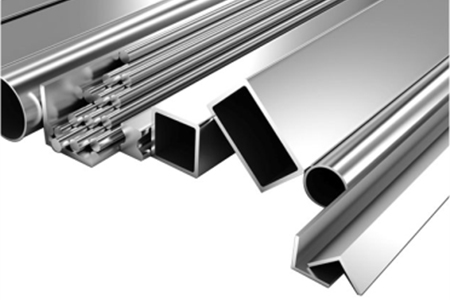

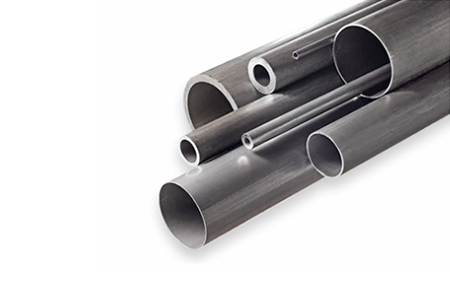

主要用于圓管、方管、扁平管、U型管、槽鋼、工字鋼等各種管材切割。
